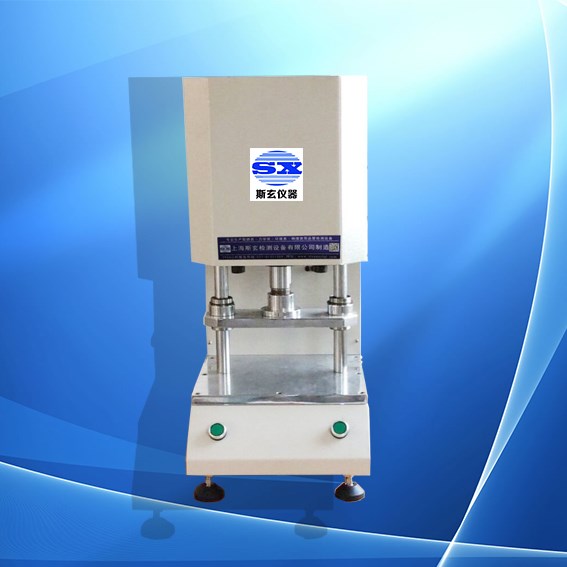

S8128X-1 气动冲片机
一、用途
本机供橡胶厂及科研单位进行拉力试验前冲切标准橡胶试片及类似材料。气动控制,操作方便、快捷、省力。
二、主要技术参数
1.行程范围: 20mm~100mm
2.工作台尺寸: 210mm×240mm
3.外形尺寸: 350mm×450mm×590mm
4.工作气压: 0.4-0.6MPa
5.重量: 40Kg
三、结构简述
气动冲片机主要由:底板、压头、二联件、拉杆式手动二位五通阀、气缸。
拉出手动二位五通阀上的手柄,气缸内气压推动活塞杆作往复运动,使压头向下冲裁试片。
四、使用方法
1.通电,接上气管,并将压力调节为0.4MPa;
2.在底板上放好塑料板(软质塑料板),试样置于塑料板平面上;
3.将所需裁刀置于试样上,并使裁刀的中心对准压头的中心;
4.,双手同时按下绿色的按钮,此时压头落下即可冲切成标准试样。
五、注意事项及保养
1、冲切裁刀刃平面应与底板平面平行,冲切时裁刀刃面不应与底板平面接触,以免损伤裁刀刀刃。
2、冲切裁刀经使用后,应涂上防锈油,以防锈蚀。
3、使用后应用防尘套遮盖,以防油污灰尘浸入。
